Kinetic Umbrella

Eine flexible Schirmkonstruktion für das Kreativquartier München

Der Kinetic Umbrella ist eine kinetische Gitterstruktur, die gezielt die Gelenk- und Auflagerbedingungen sowie die Biegesteifigkeit der Stäbe steuert. Dadurch ermöglicht sie eine komplexe, räumliche Formveränderung und gewährleistet gleichzeitig eine hohe Tragfähigkeit.

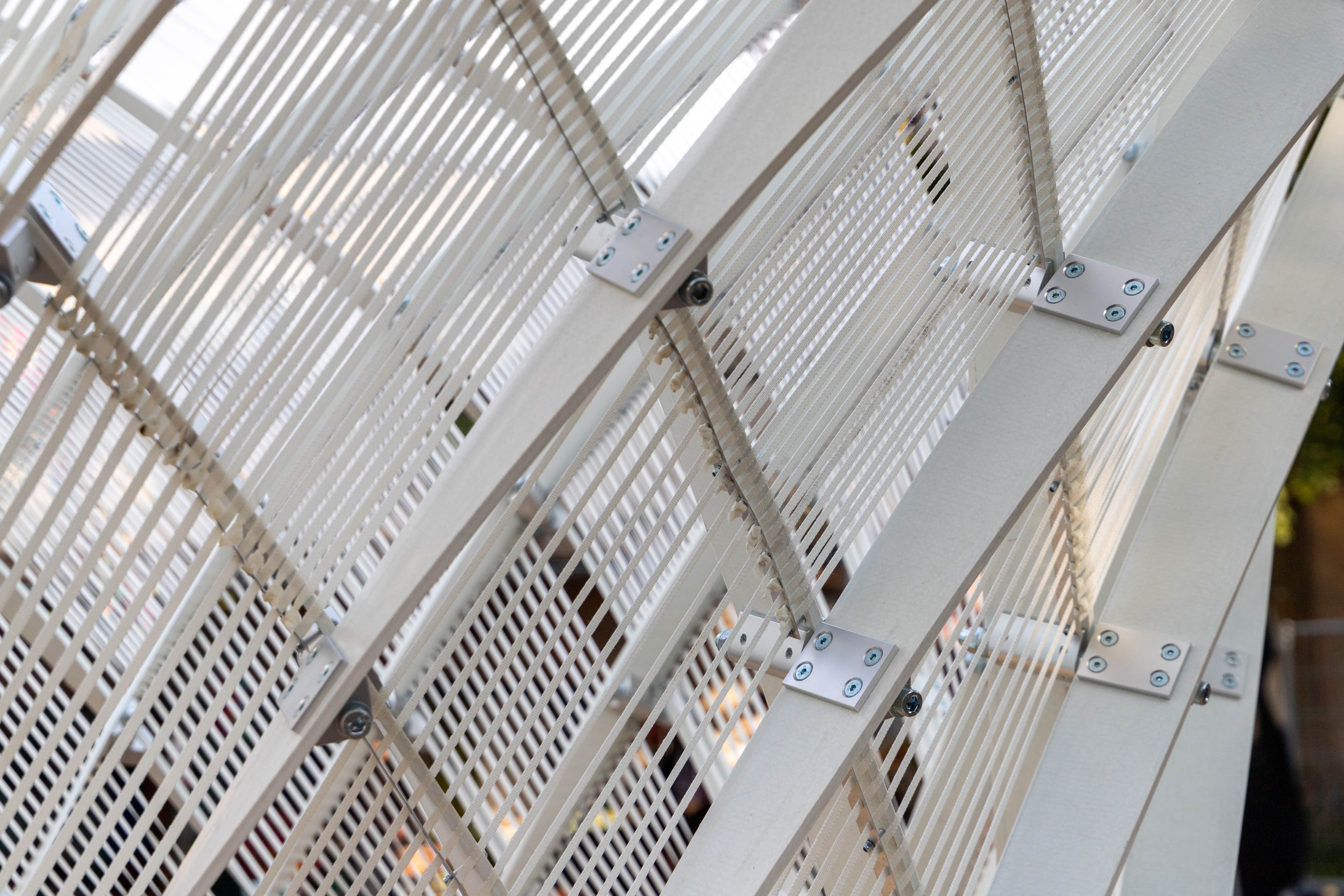

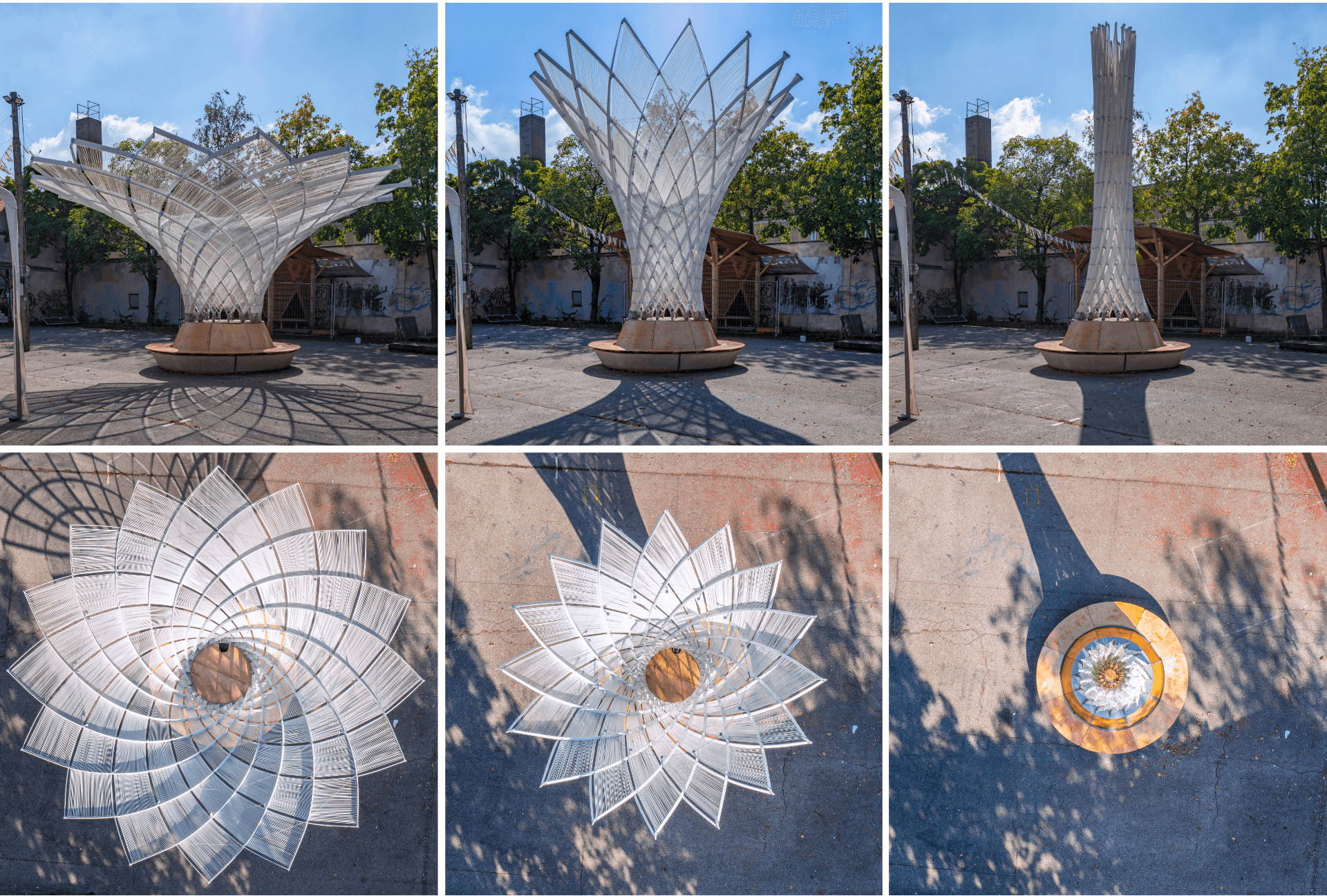

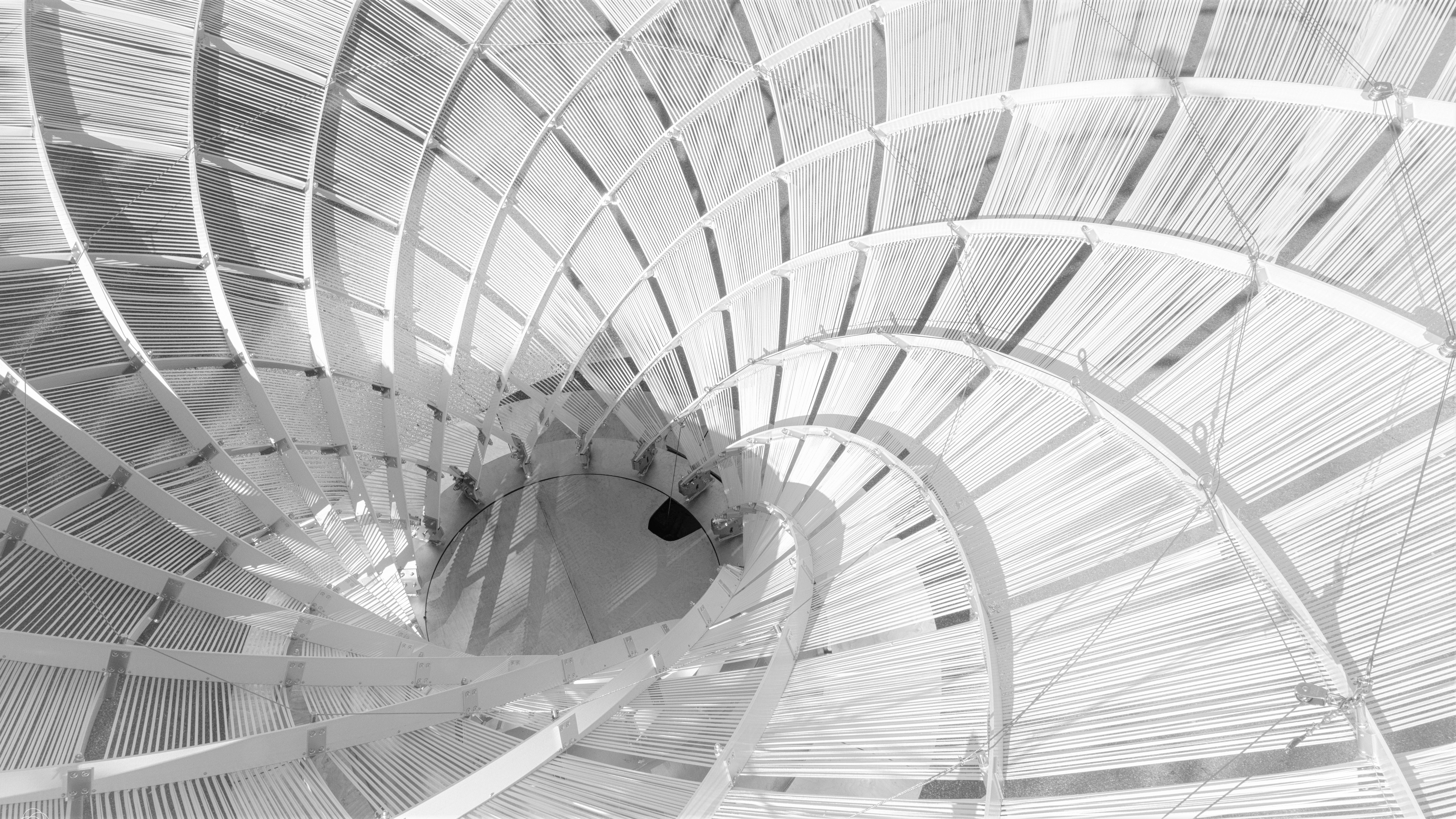

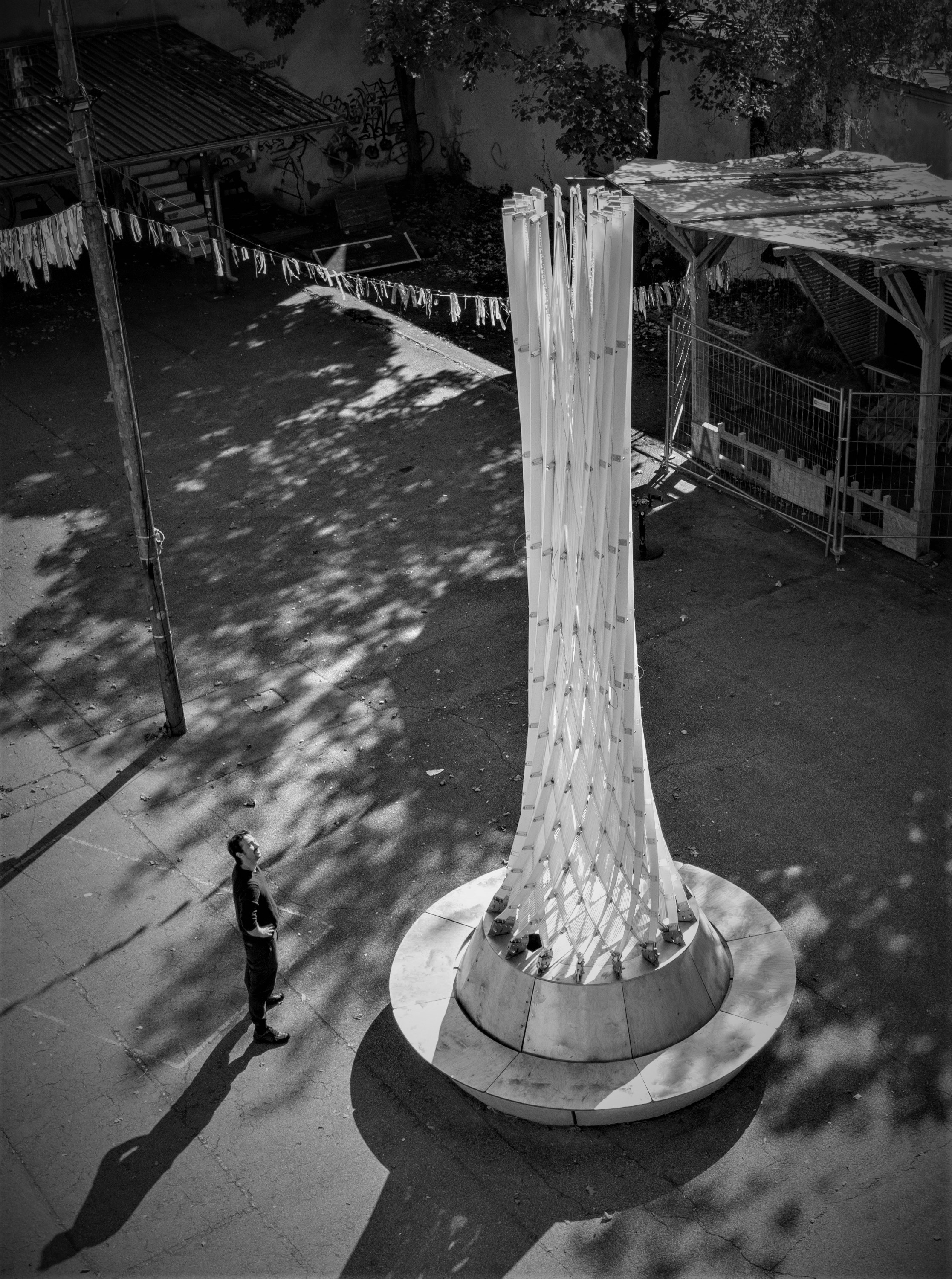

Die Konstruktion besteht aus 32 schlanken Glasfaserlamellen (8 x 80 mm), die durch Scherengelenke aufrecht miteinander verbunden sind. Dieses Gitter weist eine außergewöhnliche Widerstandsfähigkeit gegenüber externen Lasten auf, während es sich gleichzeitig gezielt verformen lässt. Mithilfe von Ringseilen und Winden kann der sechs Meter hohe Zylinder in einen auskragenden Trichter mit einer Spannweite von acht Metern überführt werden. Während dieser Transformation öffnet sich das diagonale Lamellengitter und spannt eine textile Membran als Sonnenschutz auf.

Digitale Entwurfs- und Simulationsmethoden

Die Form und die kinetischen Eigenschaften der Struktur wurden mit digitalen Werkzeugen entworfen und numerisch analysiert. Dabei werden die dreiachsigen Krümmungen der Glasfaserstäbe gezielt kontrolliert und die durch Biegung und Torsion entstehende elastische Energie erfasst. Diese Simulationen ermöglichen nicht nur ein genaues Verständnis der Wandelbarkeit, sondern auch präzise Vorhersagen über die natürlichen Energie- und Gleichgewichtszustände der Struktur.
